50KW 제품사양
| Inverter Rated Capacity | 50kW | ||
| Name of Series | Solar Gate | ||
| Name of Model | PV050K-G3LX-JW | ||
| Electric Feature |
Input | PV Max. Power | 51.5kW |
| Start Voltage | 580Vdc | ||
| Max. Voltage | 1000Vdc | ||
| Voltage Range | 580~1000Vdc | ||
| MPPT Range | 580~800Vdc | ||
| Rated Voltage | 650Vdc | ||
| Max. Current | 88.8A | ||
| output | Max Power(=Rated Power) | 50kW | |
| Nominal Voltage | 3P4W, 380Vac | ||
| Voltage Range | 380Vac(-12%, +10%) | ||
| Frequency Range | 59.3~60.5Hz | ||
| Max Current | 75.8A | ||
| Euro Efficiency | >97% | ||
| Max Efficiency | >98.0% | ||
| System Feature |
Power Factor(default) | >0.99 | |
| Topology | Transformer-Less Type | ||
| Dimension (WxHxD)[mm] | 610 X 890 X 315 | ||
| Weight | 90Kg | ||
| Cooling | Forced Air Cooling | ||
| Enclosure | IP55 | ||
| Display | Graphic LCD | ||
| Communication Spec. | RS485 | ||
| Operating Temperature range | -20°C~50°C | ||
50KW 주요특징
고효율 전력 변환
벽걸이/옥외형
접속함 일체형
헌팅방지
AC SMPS ON/OFF
무변압형
디지털 제어
MPPT 방식
고효율 전력 변환
SIC 반도체 소자 이용
기존 IGBT 소자보다 고효율 전력 변환.
벽걸이/옥외형
어느 장소나 설치 가능
별도의 외함없이 설치 가능
접속함 일체형
인버터 + 접속함
하나로 구성
헌팅방지
일출/일몰에 헌팅방지 기술로
시스템 안정성 향상※특허 등록 기술 특허 제 10-1926326호
AC SMPS ON/OFF
일출/일몰에 따라 SMSP(전원장치) 제어
SMPS 수명 단축 방지※특허 등록 기술 특허 제 10-1926326호
무변압형
산업용, 건물 및 주택용에 적합하도록
설계된 분산형 전원시스템에 적합한 인버터
디지털 제어
LCD를 통한 인버터 정보 확인
이상 시, 인버터 자동 정지
MPPT 방식
태양전지가 최대 전력을
유지할 수 있도록 제어
-

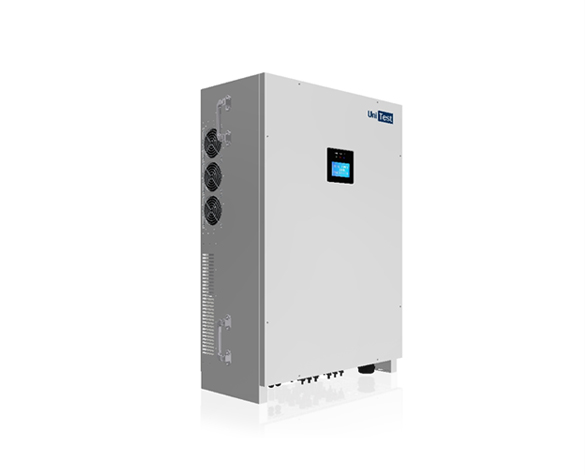

PV050K – G3LX – JW측면
-

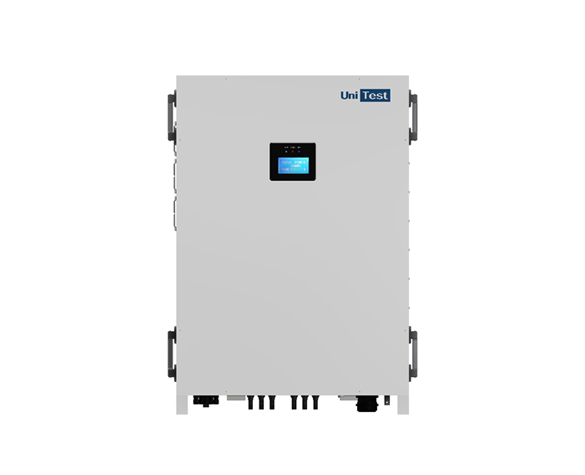

PV050K – G3LX – JW정면
